Bios Asus P8H61-M PRO Gravado

Preço Promocional R$29,99 Preço Normal R$34,99
Em estoque
SKU
11854
Enviamos para todo Brasil BRCalcular o Frete

Bios Placa Mãe Asus P8H61-M PRO

Erro ao Atualizar? Processador de última Geração? Não se desespere! Troque a Bios



sac@seventecsmd.com.br

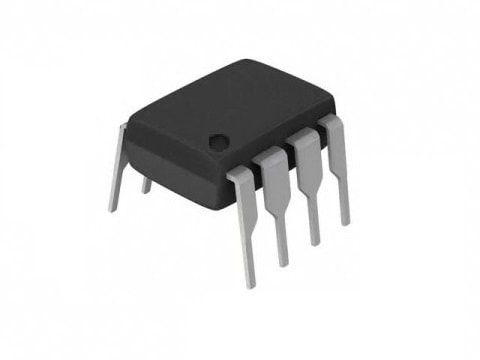

O Chip Bios Placa Mãe Asus P8H61-M PRO da Seventec Smd é gravado e duplamente testado pelos técnicos para garantir um perfeito funcionamento. Nossos chips são de alta qualidade e compatíveis com mais de 13.200 aplicações. Somos a primeira e maior empresa do Mundo neste segmento e atendemos todo o Brasil.



A troca da Bios Asus P8H61-M PRO pode ser necessária quando o equipamento apresentar alguns dos sintomas abaixo:



  • O equipamento não liga.
  • Liga mas não dá vídeo.
  • O sistema trava ao atualizar a bios.
  • Corrompeu por causa de vírus.
  • Bios apagada ou mal programada.
  • Conflito de hardware, lançamento de processador de nova geração incompatível com a bios.
  • Erro ao atualizar a bios.
  • Avarias por oscilação ou quedas de energia ou Raio.



Os sintomas mais comuns de placa mãe defeituosa são:



  • Os sintomas listados acima relacionados com a bios.
  • A placa não liga absolutamente nada.
  • A imagem no monitor aparece muita escura.
  • Não funciona o áudio.
  • Placa liga mas não aparece a imagem.
  • Não reconhece a rede.
  • A placa liga e desliga em seguida.
  • Não funciona as portas USB.
  • Monitor com imagem toda branca.
  • O teclado não funciona.
  • A placa liga e desliga depois de algum tempo.
  • Liga e para na tela inicial.
  • Não conecta à rede depois de plugar o cabo.
  • Não reconhece o HD.
  • Só funciona um slot de memória.
  • Não reconhece o leitor de CD/DVD.
  • Super aquecimento.
  • Não aciona o cooler.
  • Não reconhece a memória ou processador.



Obs.: Existem outros sintomas não listados acima, pelo fato de não serem tão comuns.

Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do comprador, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para garantir a qualidade.



O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do comprador.


Equipe Seventec Smd





BIOS
Versão 4802
22/05/2014 3,06 MBytes

P8H61-M PRO BIOS 4802
Melhora a estabilidade do sistema.

Versão 4702
21/05/2013 3,06 MBytes

P8H61-M PRO BIOS 4702
1.Fix às vezes não consegue reconhecer o problema do leitor de cartão KAWAU-C235.
2.Fix O modo WINPE UEFI não inicializa.
3. Adicione suporte a vários idiomas na configuração do BIOS.
4.Suporte a novas CPUs. Consulte nosso website em: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us

Versão 4602
06/11/2012 3.06 MBytes

P8H61-M PRO BIOS 4602
1.Melhorar a estabilidade do sistema.
2. Suportar novas CPUs. Consulte nosso website em: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us

Versão 4502
10/08/2012 3,06 MBytes

P8H61-M PRO BIOS 4502
Melhora a estabilidade do sistema.

Versão 4403
20/07/2012 3,06 MB

P8H61-M PRO BIOS 4403
Compatibilidade de sistema aprimorada

Versão 4303
2012/05/24 3,05 MBytes

P8H61-M PRO BIOS 4303
1. Melhore a estabilidade do sistema.
2.Melhorar a compatibilidade da memória.
3.Suporte a novas CPUs. Consulte nosso website em: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us
* Habilite o suporte para processador Intel Next Gen 22nm E1 stepping MP versão CPU.

Versão 4101
27/04/2012 3,01 MBytes

P8H61-M PRO BIOS 4101
Melhorar Melhorar a estabilidade do sistema.

Versão 3705
13/03/2012 3,01 MB

P8H61-M PRO BIOS 3705
1. Melhore a estabilidade do sistema.
2.Melhorar a compatibilidade da memória.
3.Suporte a novas CPUs. Consulte nosso website em: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us
* Habilite o suporte para processador Intel Next Gen 22nm E1 stepping MP versão CPU.

Versão 3703
05/03/2012 3.01 MBytes

P8H61-M-PRO BIOS 3703
1. Melhorar a estabilidade do sistema.
2.Melhorar a compatibilidade da memória.
3.Suporte a novas CPUs. Consulte nosso website em: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us
* Habilite o suporte para processador Intel Next Gen 22nm E1 stepping MP versão CPU.

* Atualize a Bios duas vezes ao atualizar a partir da versão anterior da Bios

EXIBIR DESCRIÇÃO MAIS DETALHADA
Versão 1201
10/11/2011 2,35 MBytes

BIOS P8H61-M PRO 1201
Melhorar a estabilidade do sistema

Versão 1001
30/09/2011 2,35 MBytes

P8H61-M PRO 1001 BIOS
compatível com novas CPUs

Versão 0602
27/05/2011 2,34 MBytes

P8H61-M Pro 0602 BIOS
1. Corrigir o problema de falha da função "AC Power Loss" em algumas condições.

Versão 0404
09/03/2011 2,34 MBytes

Bios de lançamento P8H61-M PRO 0404
Melhorar a estabilidade do sistema

Versão 0219
09/03/2011 2,32 MBytes

P8H61-M PRO primeiro lançamento do BIOS 0219


CPUDesde PCBDesde BIOSNota
Celeron G470 (2,0 G, 1C, HT, 35 W, 32 nm, L3: 1,5 MB, HD, rev.Q0)TUDO4602 VAI
Core i3-2100 (3.1G, L3: 3M, iGPU, 2C, rev.Q0)TUDO0219 VAI
Core i3-2100T (2,5G, L3: 3M, iGPU, 2C, rev.Q0)TUDO0219 VAI
Core i3-2105 (3.1G, L3: 3M, iGPU, 2C, rev.D2)TUDO0404 VAI
Core i3-2120 (3,3G, L3: 3M, iGPU, 2C, rev.Q0)TUDO0219 VAI
Core i3-2120T (2.6G, L3: 3M, iGPU, 2C)TUDO0602 VAI
Core i3-2125 (3,3G, L3: 3M, iGPU, 2C)TUDO0602 VAI
Core i3-2130 (3.4G, L3: 3M, iGPU, 2C)TUDO0602 VAI
Core i3-3210 (3.2G, L3: 3M, iGPU, GT1,55W, 2C, rev.P0)TUDO4602 VAI
Core i3-3220 (3.3G, L3: 3M, iGPU, 2C, rev.E1)TUDO4502 VAI
Core i3-3220 (3.3G, L3: 3M, iGPU, 2C, rev.L1)TUDO3703 VAI
Core i3-3220 (3.3G, L3: 3M, iGPU, 2C, rev.N0)TUDO4502 VAI
Core i3-3220 (3.3G, L3: 3M, iGPU, 2C, rev.P0)TUDO4502 VAI
Core i3-3220T (2.8G, L3: 3M, iGPU, 2C, rev.L1)TUDO3703 VAI
Core i3-3220T (2.8G, L3: 3M, iGPU, 2C, rev.P0)TUDO4502 VAI
Core i3-3225 (3,3G, L3: 3M, iGPU, 2C, rev.L1)TUDO3703 VAI
Core i3-3240 (3.4G, L3: 3M, iGPU, 2C, rev.L1)TUDO3703 VAI
Core i3-3240 (3.4G, L3: 3M, iGPU, 2C, rev.P0)TUDO4502 VAI
Core i3-3240T (2,9G, L3: 3M, iGPU, 2C, rev.L1)TUDO3703 VAI
Core i3-3240T (2,9G, L3: 3M, iGPU, 2C, rev.P0)TUDO4502 VAI
Core i3-3245 (3.4G, 2C, HT, L3: 3M, 55W, GT1, rev.L1)TUDO4602 VAI
Core i3-3250 (3,5G, 2C, HT, L3: 3M, 55W, GT1, rev.P0)TUDO4602 VAI
Core i3-3250T (3.0G, 2C, HT, L3: 3M, 35W, GT1, rev.P0)TUDO4602 VAI
Core i5-2300 (2.8G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2310 (2,9G, L3: 6M, iGPU, 4C, rev.D2)TUDO0404 VAI
Core i5-2320 (3.0G, L3: 6M, iGPU, 4C, rev.D2)TUDO0602 VAI
Core i5-2380P (3.1G, L3: 6M, não-iGPU, 4C, rev.D2)TUDO3508 VAI
Core i5-2390T (2.7G, L3: 3M, iGPU, 2C, rev.Q0)TUDO0219 VAI
Core i5-2400 (3.1G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2400S (2,5G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2405S (2,5G, L3: 6M, iGPU, 4C, rev.D2)TUDO0404 VAI
Core i5-2450P (3.2G, L3: 6M, não-iGPU, 4C, rev.D2)TUDO3508 VAI
Core i5-2500 (3,3G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2500K (3,3G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2500S (2.7G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2500T (2.3G, L3: 6M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i5-2550K (3.4G, L3: 6M, não iGPU, 4C, rev.D2)TUDO3508 VAI
Core i5-3330 (3.0G, L3: 6M, iGPU, 4C, VT-d, 77W, rev.E1)TUDO3703 VAI
Core i5-3330 (3.0G, L3: 6M, iGPU, 4C, VT-d, 77W, rev.N0)TUDO4502 VAI
Core i5-3330S (2.7G, L3: 6M, iGPU, 4C, VT-d, 65W, rev.E1)TUDO3703 VAI
Core i5-3340 (3.1G, L3: 6M, GT1, 4C, VT-d, 77W, rev.E1)TUDO4702 VAI
Core i5-3340 (3.1G, L3: 6M, GT1, 4C, VT-d, 77W, rev.N0)TUDO4702 VAI
Core i5-3340S (2.8G, L3: 6M, GT1, 4C, VT-d, 65W, rev.E1)TUDO4702 VAI
Core i5-3350P (3.1G, L3: 6M, 4C, 69W, rev.E1)TUDO4502 VAI
Core i5-3350P (3.1G, L3: 6M, 4C, 69W, rev.N0)TUDO4502 VAI
Core i5-3450 (3.1G, L3: 6M, iGPU, 4C, VT-d, 77W, rev.E1)TUDO3705 VAI
Core i5-3450S (2.8G, L3: 6M, iGPU, 4C, VT-d, 65W, rev.E1)TUDO3705 VAI
Core i5-3470 (3.2G, L3: 6M, iGPU, 4C, VT-d, 77W, rev.N0)TUDO4303 VAI
Core i5-3470S (2,9G, L3: 6M, iGPU, 4C, VT-d, 65W, rev.N0)TUDO4303 VAI
Core i5-3470T (2,9G, L3: 3M, iGPU, DC, VT-d, 35W, rev.L1)TUDO3703 VAI
Core i5-3475S (2,9G, L3: 6M, iGPU, GT2,4C, VT-d, 65W, rev.E1)TUDO3703 VAI
Core i5-3550 (3,3G, L3: 6M, iGPU, 4C, VT-d, 77W, rev.E1)TUDO3705 VAI
Core i5-3550S (3.0G, L3: 6M, iGPU, 4C, VT-d, 65W, rev.E1)TUDO3705 VAI
Core i5-3570 (3.4G, L3: 6M, iGPU, 4C, VT-d, 77W, rev.N0)TUDO4303 VAI
Core i5-3570K (3.4G, L3: 6M, iGPU, 4C, 77W, rev.E1)TUDO3705 VAI
Core i5-3570S (3.1G, L3: 6M, iGPU, 4C, VT-d, 65W, rev.N0)TUDO4303 VAI
Core i5-3570T (2.3G, L3: 6M, iGPU, 4C, VT-d, 45W, rev.E1)TUDO3705 VAI
Core i7-2600 (3.4G, L3: 8M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i7-2600K (3.4G, L3: 8M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i7-2600S (2.8G, L3: 8M, iGPU, 4C, rev.D2)TUDO0219 VAI
Core i7-2700K (3,5G, L3: 8M, iGPU, 4C, rev.D2)TUDO1001 VAI
Core i7-3770 (3.4G, L3: 8M, iGPU, 4C, HT.VT-d, 77W, rev.E1)TUDO3705 VAI
Core i7-3770K (3,5G, L3: 8M, iGPU, 4C, HT, 77W, rev.E1)TUDO3705 VAI
Core i7-3770S (3.1G, L3: 8M, iGPU, GT2,4C, HT, VT-d, 65W, rev.E1)TUDO3705 VAI
Core i7-3770T (2,5G, L3: 8M, iGPU, GT2,4C, HT, VT-d, 45W, rev.E1)TUDO3705 VAI
Intel Celeron G1610 (2,6 GHz, 55W, L3: 2 MB, 2C, rev.P0)TUDO4602 VAI
Intel Celeron G1610 (2,6 GHz, 55W, L3: 2 MB, 2C, rev.P0)TUDO4602 VAI
Intel Celeron G1610T (2,3 GHz, 35 W, L3: 2 MB, 2C, rev.P0)TUDO4602 VAI
Intel Celeron G1610T (2,3 GHz, 35 W, L3: 2 MB, 2C, rev.P0)TUDO4602 VAI
Intel Celeron G1620 (2,7 GHz, 55W, L3: 2 MB, 2C, rev.P0)TUDO4602 VAI
Intel Celeron G1620 (2,7 GHz, 55W, L3: 2 MB, 2C, rev.P0)TUDO4602 VAI
Intel Celeron G1620T (2,4 GHz, 2C, 35W, L3: 2 MB, rev.P0)TUDO4702 VAI
Intel Celeron G1630 (2,8 GHz, 55 W, L3: 2 MB, 2C, rev.P0)TUDO4702 VAI
Intel Celeron G440 (1,6 G, 35 W, 32 nm, 1 MB, 1 C)TUDO0602 VAI
Intel Celeron G460 (1,8 G, 35 W, 32 nm, 1,5 MB, 1 C)TUDO1201 VAI
Intel Celeron G465 (1,9 G, 35 W, 32 nm, 1,5 MB, 1 C)TUDO4502 VAI
Intel Celeron G530 (2,4 G, 65 W, 32 nm, 2 MB, 2C)TUDO0602 VAI
Intel Celeron G530T (2,0 G, 35 W, 32 nm, 2 MB, 2C)TUDO0602 VAI
Intel Celeron G540 (2,5 G, 65 W, 32 nm, 2 MB, 2 C)TUDO0602 VAI
Intel Celeron G540T (2.1G, 35W, 32nm, 2 MB, 2C)TUDO4303 VAI
Intel Celeron G550 (2,6 G, 65 W, 32 nm, 2 MB, 2C)TUDO4303 VAI
Intel Celeron G550T (2,2 G, 35 W, 32 nm, 2 MB, 2C)TUDO4502 VAI
Intel Celeron G555 (2,7 G, 65 W, 32 nm, 2 MB, 2C)TUDO4502 VAI
Intel Pentium G2010 (2,8 GHz, 55 W, 22 nm, 3 MB, 2C, rev.E1)TUDO4602 VAI
Intel Pentium G2010 (2,8 GHz, 55 W, 22 nm, 3 MB, 2C, rev.L1)TUDO4602 VAI
Intel Pentium G2010 (2,8 GHz, 55 W, 22 nm, 3 MB, 2C, rev.N0)TUDO4602 VAI
Intel Pentium G2010 (2,8 GHz, 55 W, 22 nm, 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G2010 (2,8 GHz, 55 W, 22 nm, 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G2020 (2,9 GHz, 55 W, 22 nm, 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G2020 (2,9 GHz, 55 W, 22 nm, 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G2020T (2,5 GHz, 35 W, 22 nm, GT1, L3: 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G2020T (2,5 GHz, 35 W, 22 nm, GT1, L3: 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G2100T (2,6 GHz, 35 W, 22 nm, 3 MB, 2C, rev.P0)TUDO4502 VAI
Intel Pentium G2120 (3.1 GHz, 55W, 22nm, 3 MB, 2C, rev.P0)TUDO4502 VAI
Intel Pentium G2130 (3,2 GHz, 55 W, 22 nm, 3 MB, 2C, rev.P0)TUDO4602 VAI
Intel Pentium G620 (2,6 G, 65 W, 32 nm, 3 MB, 2 C, rev.Q0)TUDO0404 VAI
Intel Pentium G620T (2.2G, 35W, 32nm, 3 MB, 2C, rev.Q0)TUDO0404 VAI
Intel Pentium G630 (2,7 G, 65 W, 32 nm, 3 MB, 2C)TUDO0602 VAI
Intel Pentium G630T (2,3 G, 35 W, 32 nm, 3 MB, 2C)TUDO0602 VAI
Intel Pentium G640 (2,8 G, 65 W, 32 nm, 3 MB, 2C)TUDO4303 VAI
Intel Pentium G640T (2,4 G, 35 W, 32 nm, 3 MB, 2C)TUDO4502 VAI
Intel Pentium G645 (2,9 G, 65 W, 32 nm, 3 MB, 2C)TUDO4502 VAI
Intel Pentium G645T (2,5 G, 35 W, 32 nm, 3 MB, 2C)TUDO4502 VAI
Intel Pentium G840 (2.8G, 65W, 32nm, 3MB, 2C, rev.Q0)TUDO0404 VAI
Intel Pentium G850 (2,9 G, 65 W, 32 nm, 3 MB, 2 C, rev.Q0)TUDO0404 VAI
Intel Pentium G860 (3,0 G, 65 W, 32 nm, 3 MB, 2 C, rev.Q0)TUDO0602 VAI
Intel Pentium G860T (2,6 G, 65 W, 32 nm, 3 MB, 2 C, rev.Q0)TUDO4303 VAI
Intel Pentium G870 (3.1G, 65W, 32nm, 3MB, 2C, rev.Q0)TUDO4303 VAI
Intel Xeon E3-1230 (3,2 G, 1333, L3: 8 MB, 4C, D2)TUDO4303 VAI* Como a CPU Xeon não é um modelo de CPU de desktop, alguns recursos podem não funcionar nesta combinação. Para obter detalhes, consulte support.asus.com
Intel Xeon E3-1230 v2 (3,3G, L3: 8M, 4C, HT, 69W)TUDO4303 VAI* Como a CPU Xeon não é um modelo de CPU de desktop, alguns recursos podem não funcionar nesta combinação. Para obter detalhes, consulte support.asus.com
Intel Xeon E3-1245 v2 (3.4G, L3: 8M, 4C, HT, 77W)TUDO4602 VAI* Como a CPU Xeon não é um modelo de CPU de desktop, alguns recursos podem não funcionar nesta combinação. Para obter detalhes, consulte support.asus.com
Pentium G2030 (3,0 GHz, 55W, 2C, GT1,22 nm, L3: 3 MB, rev.P0)TUDO4602 VAI
Pentium G2030T (2,6 GHz, 35W, 2C, GT1,22nm, L3: 3 MB, rev.P0)TUDO4602 VAI
Pentium G2120T (2,7 GHz, 35W, 2C, GT1,22 nm, L3: 3 MB, rev.P0)TUDO4602 VAI
Pentium G2140 (3,3 GHz, 55W, 2C, GT1,22 nm, L3: 3 MB, rev.P1)TUDO4602 VAI
0
Rating:
0% of 100
Escreva sua Própria Avaliação
Você está avaliando:Bios Asus P8H61-M PRO Gravado
Sua Classificação



MODELO SOLDADO NA PLACA - SMD





Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum chip saia com erro.



O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do cliente.
Segue abaixo um descritivo para efetuar a troca profissional do chip, são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.



1° Desconectar todo tipo de alimentação (inclusive bateria da Bios).



2° Verificar se o modelo de placa a ser substituído possui uma Bios e se é Dual Bios, Casos seja Dual Bios efetuar a troca do chip correto.



3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da placa mãe que ele está soldado.



4° Retirar o Chip que consta na placa Usando uma estação de retrabalho (sopradora de ar quente). A temperatura depende da estação e do profissional (tempo de exposição) variando entre 360°C a 450°C.



5° Retirar a solda velha com uma malha de soldadora (para não danificar a placa use uma marca japonesa ou americana).



6° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o Chanfro ou circulo, contando da esquerda para direita em formato de U. Conforme a Figura abaixo:



7° Soldar o chip Bios colocando solda em todos os terminais com uma estação de solda. A temperatura depende da estação e do profissional (tempo de exposição) variando entre 360°C a 420°C.



8° Utilize fluxo de solda para moldar a solda e não causar solda fria.



9 ° Limpe o fluxo com um removedor não agressivo ou álcool isopropílico com pureza de no mínimo 99%.



10° Utilize um compressor para secar os resíduos de limpeza. (o compressor tem que possuir um filtro de ar e não estar expelindo agua).



11° Verifique se não possui nenhum curto ou erro na solda (se ligar em curto, danifica o chip).



12° Reconecte as alimentações e efetue o teste na placa.



** Para que a placa volte a funcionar o problema tem que estar realmente no chip Bios**



Abraço equipe seventecsmd



MODELO DE ENCAIXE.... COM SOQUETE - DIP

Dip8



Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum chip saia com erro.

O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do cliente.
Equipe Seventecsmd



Segue abaixo um descritivo para efetuar a troca profissional do chip, são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.



1° Desconectar todo tipo de alimentação (inclusive bateria da Bios).



2° Verificar se o modelo de placa a ser substituído possui uma Bios e se é Dual Bios, Casos seja Dual Bios efetuar a troca do chip correto.



3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da placa mãe.



4° Retirar o Chip que consta na placa Usando a mão, uma pinça ou uma chave de fenda fina… tudo com muito cuidado.



5° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o Chanfro ou circulo, contando da esquerda para direita em formato de U. Conforme a Figura abaixo:



6° Verifique se não possui nenhum terminal do componente dobrado.



7° Caso o processo não tenha demorado mais do que 1 minuto… favor aguardar no minimo 1 minuto, antes de reconectar a Pilha/Bateria da bios.



8° Reconecte as alimentações, inclusive a Pilha da bios e efetue o teste na placa.



** Para que a placa volte a funcionar o problema tem que estar realmente no chip Bios**



Abraço equipe seventecsmd
