Bios Placa Mãe Asus Z97M-Plus/BR

R$59,99
Em estoque
SKU
12046
Enviamos para todo Calcular o Frete



Bios Placa Mãe Asus Z97M-Plus/BR

Erro ao Atualizar? Processador de última Geração? Não se desespere! Troque a Bios



sac@seventecsmd.com.br

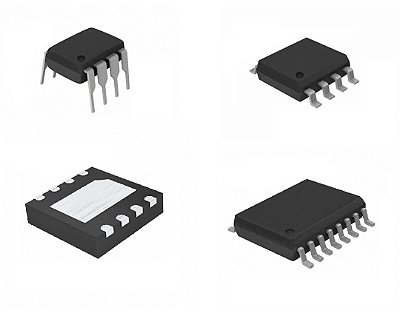

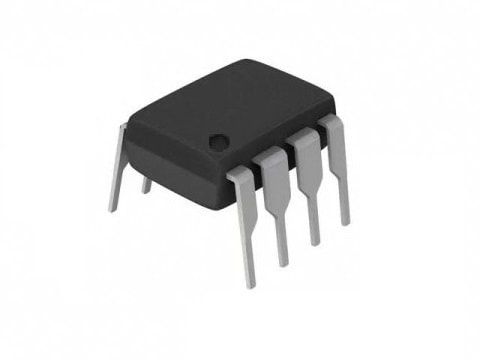

O Chip Bios Placa Mãe Asus Z97M-Plus/BR da Seventec Smd é gravado e duplamente testado pelos técnicos para garantir um perfeito funcionamento. Nossos chips são de alta qualidade e compatíveis com mais de 13.200 aplicações. Somos a primeira e maior empresa do Mundo neste segmento e atendemos todo o Brasil.



A troca da Bios Asus Z97M-Plus/BR pode ser necessária quando o equipamento apresentar alguns dos sintomas abaixo:



  • O equipamento não liga.
  • Liga mas não dá vídeo.
  • O sistema trava ao atualizar a bios.
  • Corrompeu por causa de vírus.
  • Bios apagada ou mal programada.
  • Conflito de hardware, lançamento de processador de nova geração incompatível com a bios.
  • Erro ao atualizar a bios.
  • Avarias por oscilação ou quedas de energia ou Raio.



Os sintomas mais comuns de placa mãe defeituosa são:



  • Os sintomas listados acima relacionados com a bios.
  • A placa não liga absolutamente nada.
  • A imagem no monitor aparece muita escura.
  • Não funciona o áudio.
  • Placa liga mas não aparece a imagem.
  • Não reconhece a rede.
  • A placa liga e desliga em seguida.
  • Não funciona as portas USB.
  • Monitor com imagem toda branca.
  • O teclado não funciona.
  • A placa liga e desliga depois de algum tempo.
  • Liga e para na tela inicial.
  • Não conecta à rede depois de plugar o cabo.
  • Não reconhece o HD.
  • Só funciona um slot de memória.
  • Não reconhece o leitor de CD/DVD.
  • Super aquecimento.
  • Não aciona o cooler.
  • Não reconhece a memória ou processador.



Obs.: Existem outros sintomas não listados acima, pelo fato de não serem tão comuns.

Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do comprador, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para garantir a qualidade.



O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do comprador.


Equipe Seventec Smd



BIOS
Versão 2903
25/03/2016 5,43 MBytes

Z97M-PLUS / BR BIOS 2903
Melhorar a estabilidade do sistema

Versão 2902
09/01/2016 5,43 MBytes

Z97M-PLUS / BR BIOS 2902
Melhora a estabilidade do sistema.

Versão 2803
16/11/2015 5,43 MBytes

Z97M-PLUS / BR BIOS 2803
Melhora a estabilidade do sistema.

Versão 2802
05/06/2015 5,43 MBytes

Z97M-PLUS / BR BIOS 2802
Implementar código de processadores Intel Core de 5ª geração
* Antes de usar os processadores Intel Core de 5ª geração, sugerimos que você use USB BIOS Flashback ou baixe ”atualizador de BIOS para processadores Intel Core de 5ª geração” para atualizar o BIOS.
* Suporte total da nova CPU requer versão do driver VGA 10.18.14.4206 ou posterior

Versão 2604
29/05/2015 5,4 MB

Z97M-PLUS / BR BIOS 2604
Implementar código de processadores Intel Core de 5ª geração
* Suporte total da nova CPU requer versão do driver VGA 10.18.14.4206 ou posterior
* Antes de usar os processadores Intel Core de 5ª geração, sugerimos que você use USB BIOS Flashback ou baixe ”atualizador de BIOS para processadores Intel Core de 5ª geração” para atualizar o BIOS.

Versão 2801
22/04/2015 5,42 MBytes

Z97M-PLUS / BR BIOS 2801
Melhora a estabilidade do sistema.
* Suporta NVMe
* Antes de usar os processadores Intel Core de 5ª geração, sugerimos que você use USB BIOS Flashback ou baixe ”atualizador de BIOS para processadores Intel Core de 5ª geração” para atualizar o BIOS.

Versão 2701
25/03/2015 5,4 MBytes

Z97M-PLUS / BR BIOS 2701
Suporta placa adicional ASUS USB 3.1 PCIE
* Antes de usar os processadores Intel Core de 5ª geração, sugerimos que você use USB BIOS Flashback ou baixe ”atualizador de BIOS para processadores Intel Core de 5ª geração” para atualizar o BIOS .

Versão 2605
13/03/2015 5,4 MBytes

Z97M-PLUS / BR BIOS 2605
Aumente a compatibilidade com alguns ventiladores de CPU
* Antes de usar os processadores Intel Core de 5ª geração, sugerimos que você use USB BIOS Flashback ou baixe o ”atualizador de BIOS para processadores Intel Core de 5ª geração” para atualizar o BIOS.

Versão 2501
11/12/2014 5,37 MBytes

Z97M-PLUS / BR BIOS 2501
Melhora a estabilidade do sistema.

Versão 2202
05/08/2014 5,3 MBytes

Z97M-PLUS / BR BIOS 0603
Melhora a estabilidade do sistema.

Versão 2104
01/08/2014 5,3 MBytes

Z97M-PLUS / BR BIOS 2104
Melhora a estabilidade do sistema.

Versão 0307
01/08/2014 5,28 MBytes

Z97M-PLUS / BR BIOS 0307
Melhora a estabilidade do sistema.

Versão 0304
01/08/2014 5,28 MBytes

Z97M-PLUS / BR BIOS 0304
Primeira versão do BIOS

Versão 0310
01/08/2014 5,29 MBytes

Z97M-PLUS / BR BIOS 0310
1.Melhorar a estabilidade do sistema.
2. Suportar novas CPUs. Consulte nosso website em: http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us

Versão 4.00.01
05/06/2014 7,24 MBytes

Atualizador de BIOS para processadores Intel Core de 5ª geração
Antes de usar os processadores Intel Core de 5ª geração, sugerimos
que você use USB BIOS Flashback ou baixe este atualizador de BIOS
para atualizar o BIOS.


CPUDesde PCBDesde BIOSNota
Celeron G1820 (2,7 GHz, 2C, L3: 2M, GT1, 54W, rev.C0)TUDO0310 VAI
Celeron G1820T (2,4 GHz, 2C, L3: 2M, GT1, 35W, rev.C0)TUDO0310 VAI
Celeron G1830 (2,8 GHz, 2C, L3: 2M, GT1, 54W, rev.C0)TUDO0310 VAI
Celeron G1840 (2,8 GHz, 2C, L3: 2M, GT1, 53W, rev.C0)TUDO0310 VAI
Celeron G1840T (2,5 GHz, 2C, L3: 2M, GT1, 35W, rev.C0)TUDO0310 VAI
Celeron G1850 (2,9 GHz, 2C, L3: 2M, GT1, 53W, rev.C0)TUDO0310 VAI
Core i3-4130 (3,4 GHz, 2C, HT, L3: 3M, GT2, 54W, rev.C0)TUDO0310 VAI
Core i3-4130T (2,9 GHz, 2C, HT, L3: 3M, GT2, 35W, rev.C0)TUDO0310 VAI
Core i3-4150 (3,5 GHz, 2C, HT, L3: 3M, HD Graphic, 54W, rev.C0)TUDO0310 VAI
Core i3-4150T (3,0 GHz, 2C, HT, L3: 3M, HD Graphic, 35W, rev.C0)TUDO0310 VAI
Core i3-4160 (3,6 GHz, 2C, HT, L3: 3M, GT2, 54W, rev.C0)TUDO0310 VAI
Core i3-4160T (3,1 GHz, 2C, HT, L3: 3M, GT2, 35W, rev.C0)TUDO0310 VAI
Core i3-4170 (3,7 GHz, 2C, HT, L3: 3M, GT2, 54W, rev.C0)TUDO2604 VAI
Core i3-4170T (3,2 GHz, 2C, HT, L3: 3M, GT2, 35W, rev.C0)TUDO2604 VAI
Core i3-4330 (3,5 GHz, 2C, HT, L3: 4M, GT2, 54W, rev.C0)TUDO0310 VAI
Core i3-4330T (3,0 GHz, 2C, HT, L3: 4M, GT2, 35W, rev.C0)TUDO0310 VAI
Core i3-4340 (3,6 GHz, 2C, HT, L3: 4M, GT2, 54W, rev.C0)TUDO0310 VAI
Core i3-4350 (3,6 GHz, 2C, HT, L3: 4M, HD Graphic, 54W, rev.C0)TUDO0310 VAI
Core i3-4350T (3,1 GHz, 2C, HT, L3: 4M, HD Graphic, 35W, rev.C0)TUDO0310 VAI
Core i3-4360 (3,7 GHz, 2C, HT, L3: 4M, HD Graphic, 54W, rev.C0)TUDO0310 VAI
Core i3-4360T (3,2 GHz, 2C, HT, L3: 4M, GT2, 35W, rev.C0)TUDO0310 VAI
Core i3-4370 (3,8 GHz, 2C, HT, L3: 4M, GT2, 54W, rev.C0)TUDO0310 VAI
Core i3-4370T (3,3 GHz, 2C, HT, L3: 4M, GT2, 35W, rev.C0)TUDO2604 VAI
Core i5-4430 (3,0 GHz, 4C, L3: 6M, GT2, 84W, rev.C0)TUDO0310 VAI
Core i5-4430S (2.7G, 4C, L3: 6M, GT2, 65W, rev.C0)TUDO0310 VAI
Core i5-4440 (3,1 GHz, 4C, L3: 6M, GT2, 84W, VT-D, rev.C0)TUDO0310 VAI
Core i5-4440S (2,8 GHz, 4C, L3: 6M, GT2, 65W, VT-D, rev.C0)TUDO0310 VAI
Core i5-4460 (3,2 GHz, 4C, L3: 6M, HD Graphic, 84W, rev.C0)TUDO0310 VAI
Core i5-4460S (2,9 GHz, 4C, L3: 6M, HD Graphic, 84W, rev.C0)TUDO0310 VAI
Core i5-4460T (1,9 GHz, 4C, L3: 6M, HD Graphic, 35W, rev.C0)TUDO0310 VAI
Core i5-4570 (3,2 GHz, 4C, L3: 6M, GT2, VT-D, 84W, rev.C0)TUDO0310 VAI
Core i5-4570S (2,9G, 4C, L3: 6M, GT2, VT-D, 65W, rev.C0)TUDO0310 VAI
Core i5-4570T (2,9 Ghz, 2C, L3: 4M, GT2, VT-D, 35W, rev.C0)TUDO0310 VAI
Core i5-4570TE (2,7 Ghz, 2C, L3: 4M, HD Graphic, 35W, rev.C0)TUDO2501 VAI
Core i5-4590 (3,3 Ghz, 4C, L3: 6M, HD Graphic, 84W, rev.C0)TUDO0310 VAI
Core i5-4590S (3,0 Ghz, 4C, L3: 6M, HD Graphic, 65W, rev.C0)TUDO0310 VAI
Core i5-4590T (2,0 Ghz, 4C, L3: 6M, HD Graphic, 35W, rev.C0)TUDO0310 VAI
Core i5-4670 (3,4 Ghz, 4C, L3: 6M, GT2, VT-D, 84W, rev.C0)TUDO0310 VAI
Core i5-4670K (3,4 Ghz, 4C, L3: 6M, GT2, VT-D, 84W, rev.C0)TUDO0310 VAI
Core i5-4670S (3.1 Ghz, 4C, L3: 6M, GT2, VT-D, 65W, rev.C0)TUDO0310 VAI
Core i5-4670T (2,3 Ghz, 4C, L3: 6M, GT2, VT-D, 45W, rev.C0)TUDO0310 VAI
Core i5-4690 (3,5 Ghz, 4C, L3: 6M, HD Graphic, 84W, rev.C0)TUDO0310 VAI
Core i5-4690K (3,5 Ghz, 4C, L3: 6M, HD Graphic, 88W, rev.C0)TUDO0310 VAI
Core i5-4690S (3,2 Ghz, 4C, L3: 6M, HD Graphic, 65W, rev.C0)TUDO0310 VAI
Core i5-4690T (2,5 Ghz, 4C, L3: 6M, HD Graphic, 45W, rev.C0)TUDO0310 VAI
Core i5-5675C (3.1 Ghz, 4C, L3: 4M, GT3, 65W, rev.G0)TUDO2802 VAI* Suporte total da nova CPU requer versão do driver VGA 10.18.14.4206 ou posterior
Core i7-4765T (2,0 Ghz, 4C, L3: 8M, GT2, VT-D, 35W, rev.C0)TUDO0310 VAI
Core i7-4770 (3,4 Ghz, 4C, L3: 8M, GT2, VT-D, 84W, rev.C0)TUDO0310 VAI
Core i7-4770K (3,5 Ghz, 4C, L3: 8M, GT2, 84W, rev.C0)TUDO0310 VAI
Core i7-4770S (3.1 Ghz, 4C, L3: 8M, GT2, VT-D, 65W, rev.C0)TUDO0310 VAI
Core i7-4770T (2,5 Ghz, 4C, L3: 8M, GT2, VT-D, 45W, rev.C0)TUDO0310 VAI
Core i7-4771 (3,5 Ghz, 4C, HT, L3: 8M, GT2, VT-D, 84W, rev.C0)TUDO0310 VAI
Core i7-4785T (2,2 Ghz, 4C, HT, L3: 8M, HD Graphic, 35W, rev.C0)TUDO0310 VAI
Core i7-4790 (3,6 Ghz, 4C, HT, L3: 8M, HD Graphic, 84W, rev.C0)TUDO0310 VAI
Core i7-4790K (4,0 Ghz, 4C, HT, L3: 8M, HD Graphic, 88W, rev.C0)TUDO0310 VAI
Core i7-4790S (3,2 GHz, 4C, HT, L3: 8M, HD Graphic, 65W, rev.C0)TUDO0310 VAI
Core i7-4790T (2,7 Ghz, 4C, HT, L3: 8M, HD Graphic, 45W, rev.C0)TUDO0310 VAI
Core i7-5775C (3,3 Ghz, 4C, HT, L3: 6M, GT3, 65W, rev.G0)TUDO2802 VAI* Suporte total da nova CPU requer versão do driver VGA 10.18.14.4206 ou posterior
Pentium G3220 (3,0 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3220T (2,6 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO0310 VAI
Pentium G3240 (3,1 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3240T (2,7 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO0310 VAI
Pentium G3250 (3,2 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3250T (2,8 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO0310 VAI
Pentium G3258 (3,2 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3260 (3,3 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO2604 VAI
Pentium G3260T (2,9 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO2604 VAI
Pentium G3420 (3,2 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3420T (2,7 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO0310 VAI
Pentium G3430 (3,3 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3440 (3,3 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3440T (2,8 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO0310 VAI
Pentium G3450 (3,4 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3450T (2,9 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO0310 VAI
Pentium G3460 (3,5 GHz, 2C, L3: 3M, GT1, 53W, rev.C0)TUDO0310 VAI
Pentium G3460T (3,0 GHz, 2C, L3: 3M, GT1, 35W, rev.C0)TUDO2604 VAI
Pentium G3470 (3,6G, 53W, L3: 3M, 2C)TUDO2604 VAI
Xeon E3-1220 V3 (3,1 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1220L V3 (1,1 GHz, 2C, HT, L3: 4M, 13W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1225 V3 (3,2 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1226 V3 (3,3 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1230 V3 (3,3 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1230L V3 (1,8 GHz, 4C, HT, L3: 8M, 25W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1231 V3 (3,4 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1240 V3 (3,4 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1240L V3 (2,0 GHz, 4C, HT, L3: 8M, 25W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1241 V3 (3,5 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1245 V3 (3,4 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1246 V3 (3,5 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1265L V3 (2,5 GHz, 4C, HT, L3: 8M, 45W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1270 V3 (3,5 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1271 V3 (3,6 GHz, 4C, HT, L3: 8M, 80W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1275 V3 (3,5 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1275L V3 (2,7 GHz, 4C, HT, L3: 8M, 45W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1276 V3 (3,5 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1280 V3 (3,6 GHz, 4C, HT, L3: 8M, 82W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1281 V3 (3,7 GHz, 4C, HT, L3: 8M, 82W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1285 V3 (3,6 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1285L V3 (3,1 GHz, 4C, HT, L3: 8M, 65W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1286 V3 (3,7 GHz, 4C, HT, L3: 8M, 84W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.
Xeon E3-1286L V3 (3,2 GHz, 4C, HT, L3: 8M, 65W, rev.C0)TUDO0310 VAI* A família de processadores Intel Xeon é projetada para servidores. Alguns recursos podem não ser compatíveis quando instalados em chipsets da série de canais. Para mais detalhes, consulte o site de suporte da ASUS em http://support.asus.com.





0
Rating:
0% of 100
Escreva sua Própria Avaliação
Você está avaliando:Bios Placa Mãe Asus Z97M-Plus/BR
Sua Classificação



MODELO SOLDADO NA PLACA - SMD





Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum chip saia com erro.



O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do cliente.
Segue abaixo um descritivo para efetuar a troca profissional do chip, são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.



1° Desconectar todo tipo de alimentação (inclusive bateria da Bios).



2° Verificar se o modelo de placa a ser substituído possui uma Bios e se é Dual Bios, Casos seja Dual Bios efetuar a troca do chip correto.



3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da placa mãe que ele está soldado.



4° Retirar o Chip que consta na placa Usando uma estação de retrabalho (sopradora de ar quente). A temperatura depende da estação e do profissional (tempo de exposição) variando entre 360°C a 450°C.



5° Retirar a solda velha com uma malha de soldadora (para não danificar a placa use uma marca japonesa ou americana).



6° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o Chanfro ou circulo, contando da esquerda para direita em formato de U. Conforme a Figura abaixo:



7° Soldar o chip Bios colocando solda em todos os terminais com uma estação de solda. A temperatura depende da estação e do profissional (tempo de exposição) variando entre 360°C a 420°C.



8° Utilize fluxo de solda para moldar a solda e não causar solda fria.



9 ° Limpe o fluxo com um removedor não agressivo ou álcool isopropílico com pureza de no mínimo 99%.



10° Utilize um compressor para secar os resíduos de limpeza. (o compressor tem que possuir um filtro de ar e não estar expelindo agua).



11° Verifique se não possui nenhum curto ou erro na solda (se ligar em curto, danifica o chip).



12° Reconecte as alimentações e efetue o teste na placa.



** Para que a placa volte a funcionar o problema tem que estar realmente no chip Bios**



Abraço equipe seventecsmd



MODELO DE ENCAIXE.... COM SOQUETE - DIP

Dip8



Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum chip saia com erro.

O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do cliente.
Equipe Seventecsmd



Segue abaixo um descritivo para efetuar a troca profissional do chip, são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.



1° Desconectar todo tipo de alimentação (inclusive bateria da Bios).



2° Verificar se o modelo de placa a ser substituído possui uma Bios e se é Dual Bios, Casos seja Dual Bios efetuar a troca do chip correto.



3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da placa mãe.



4° Retirar o Chip que consta na placa Usando a mão, uma pinça ou uma chave de fenda fina… tudo com muito cuidado.



5° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o Chanfro ou circulo, contando da esquerda para direita em formato de U. Conforme a Figura abaixo:



6° Verifique se não possui nenhum terminal do componente dobrado.



7° Caso o processo não tenha demorado mais do que 1 minuto… favor aguardar no minimo 1 minuto, antes de reconectar a Pilha/Bateria da bios.



8° Reconecte as alimentações, inclusive a Pilha da bios e efetue o teste na placa.



** Para que a placa volte a funcionar o problema tem que estar realmente no chip Bios**



Abraço equipe seventecsmd
