Bios Samsung Np530u3c-ad4br, Lotus 13r Ba92-11080b

Preço Promocional R$24,99 Preço Normal R$40,00
Em estoque
SKU
23897
Enviamos para todo Calcular o Frete

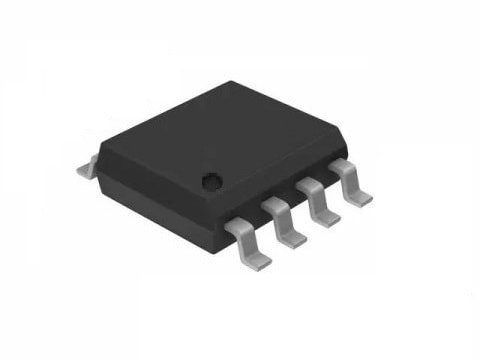

Chip Bios Samsung Np530u3c-ad4br, Lotus 13r Ba92-11080b
0
Rating:
0% of 100
Escreva sua Própria Avaliação
Você está avaliando:Bios Samsung Np530u3c-ad4br, Lotus 13r Ba92-11080b
Sua Classificação



MODELO SOLDADO NA PLACA - SMD





Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum chip saia com erro.



O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do cliente.
Segue abaixo um descritivo para efetuar a troca profissional do chip, são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.



1° Desconectar todo tipo de alimentação (inclusive bateria da Bios).



2° Verificar se o modelo de placa a ser substituído possui uma Bios e se é Dual Bios, Casos seja Dual Bios efetuar a troca do chip correto.



3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da placa mãe que ele está soldado.



4° Retirar o Chip que consta na placa Usando uma estação de retrabalho (sopradora de ar quente). A temperatura depende da estação e do profissional (tempo de exposição) variando entre 360°C a 450°C.



5° Retirar a solda velha com uma malha de soldadora (para não danificar a placa use uma marca japonesa ou americana).



6° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o Chanfro ou circulo, contando da esquerda para direita em formato de U. Conforme a Figura abaixo:



7° Soldar o chip Bios colocando solda em todos os terminais com uma estação de solda. A temperatura depende da estação e do profissional (tempo de exposição) variando entre 360°C a 420°C.



8° Utilize fluxo de solda para moldar a solda e não causar solda fria.



9 ° Limpe o fluxo com um removedor não agressivo ou álcool isopropílico com pureza de no mínimo 99%.



10° Utilize um compressor para secar os resíduos de limpeza. (o compressor tem que possuir um filtro de ar e não estar expelindo agua).



11° Verifique se não possui nenhum curto ou erro na solda (se ligar em curto, danifica o chip).



12° Reconecte as alimentações e efetue o teste na placa.



** Para que a placa volte a funcionar o problema tem que estar realmente no chip Bios**



Abraço equipe seventecsmd



MODELO DE ENCAIXE.... COM SOQUETE - DIP

Dip8



Atenção:
A avaliação, testes e a necessidade ou não de troca do chip Bios, fica a cargo do cliente, não conseguimos saber somente através de sintomas informados se o defeito realmente é no chip Bios ou em outro componente, isto só é possível por quem efetua o teste na placa, contamos com a sua colaboração e bom senso, pois saibam que estamos executando todos os testes necessários, para que nenhum chip saia com erro.

O chip correto a ser trocado e a necessidade de troca dos chips na placa é de inteira responsabilidade do cliente.
Equipe Seventecsmd



Segue abaixo um descritivo para efetuar a troca profissional do chip, são somente dicas para ajudar na troca, adaptações ficam a cargo e responsabilidade do cliente.



1° Desconectar todo tipo de alimentação (inclusive bateria da Bios).



2° Verificar se o modelo de placa a ser substituído possui uma Bios e se é Dual Bios, Casos seja Dual Bios efetuar a troca do chip correto.



3° Antes de retirar o chip a ser a ser substituído, observe à posição do Pino 1 do Chip e a posição Pino 1 da placa mãe.



4° Retirar o Chip que consta na placa Usando a mão, uma pinça ou uma chave de fenda fina… tudo com muito cuidado.



5° Colocar o chip novo na posição do pino 1 no mesmo sentido da posição pino 1 da placa, observar o chip a ser substituído e trocar respeitando a posição do pino 1 (ficando Igual ao chip substituído). O lado que contem o Chanfro ou circulo, contando da esquerda para direita em formato de U. Conforme a Figura abaixo:



6° Verifique se não possui nenhum terminal do componente dobrado.



7° Caso o processo não tenha demorado mais do que 1 minuto… favor aguardar no minimo 1 minuto, antes de reconectar a Pilha/Bateria da bios.



8° Reconecte as alimentações, inclusive a Pilha da bios e efetue o teste na placa.



** Para que a placa volte a funcionar o problema tem que estar realmente no chip Bios**



Abraço equipe seventecsmd
